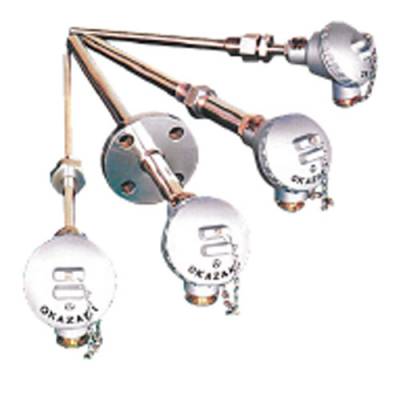

日本OKAZAKI 岗崎制作温度传感器保护管热电偶和涂层热电偶 T96W

保护管热电偶是已经使用了很长时间的热电偶，旨在保护热电偶的导线免受待测大气的影响。目前，它已被护套式热电偶所取代，但在铂基贵金属热电偶的情况下，护套式难以制造，并且由于成本限制，绝大多数使用保护管型。

日本OKAZAKI 岗崎制作温度传感器保护管热电偶和涂层热电偶 T96W

产品标签： T96W被覆熱電対涂层热电偶温度传感器岗崎制作 OKAZAKI

订货量（个）	价格
不限	面议

发货期：不限
所在地：北京朝阳区

详细信息

品牌：	OKAZAKI	规格：	个
类型：	涂层热电偶	型号：	T96W
行业：	实验室

热电偶原理

热电偶是两种不同类型的金属线之间的连接，当两端的结点出现温差时，在这个闭合电路中产生热电动势，电流流过电路。这种热电动势的大小及其极性由两端的温度和两根金属线的组合决定，不受金属线的厚度或长度的影响。因此，可以通过预先了解特定热电偶每个温度下的热电动势来测量温度。这些不同热电偶的温度和热电动势特性在JIS和IEC等中以热电动势表的形式进行标准化，并在世界范围内标准化。

毋庸置疑，必须根据温度测量范围、测量部位的状况、所需的精度等选择合适的线材，即使长时间连续使用，性能也必须始终相同。我们生产JIS标准的B、R、S、N、K、E、J和T热电偶，但我们也生产W-5Re/W-26Re热电偶，因此请选择适合您使用目的的热电偶。

热电偶结构

出于实际目的，热电偶由热电偶线、保护管、接线盒、绝缘体和其他必要的安装支架组成。

1.热电偶线
下一页有不同类型的热电偶导线，导线的***被焊接成测温结。
2.保护管
它可以保护热电偶线和绝缘体免受周围环境的影响，并在其上安装安装支架和接线盒。根据温度测量点的不同，保护管会受到非常恶劣的工作条件的影响。需要选择适合工作温度、气氛、用途等的材料和形状。
3.接线盒和接线板
这是连接补偿导体和热电偶的接线盒，除了防滴漏EL型（由铝压铸制成）外，还提供适合使用目的的材料和形状。
4. 绝缘体
它用于将电线和保护管之间的热电偶导线绝缘，以防止短路，并用JIS 2型绝缘子绝缘。
5. 安装支架
为了将热电偶连接到测量点，在保护管中提供了一个安装支架。
除上述外，还有一种不使用保护管即可使用的类型。只需在涂层热电偶线（如EXE或EXS）的***安装热触点，即可创建适合简单测量的热电偶。特别是EXS型使用FEP等聚四氟乙烯基树脂，绝缘型可以通过用相同的材料成型热接触部分来制成。

热电偶的种类JIS C1602系列

类	长处
象征	结构材料
B	铂-30Rh/铂-6Rh	该热电偶是含有 70% 铂和 30% 铑 + 支腿的铂铑合金以及含有 94% 铂和 6% 铑的铂铑合金支腿的组合。它比R热电偶具有更好的耐热性和机械强度，可在高达1800°C的温度下使用。
R	铂-13Rh/铂	该热电偶是含有 87% 铂和 13% 铑 + 腿和纯铂腿的铂铑合金的组合。通常，它是一种在氧化气氛中具有优异的耐热性和稳定性的热电偶。它在还原气氛或金属蒸气中往往极弱。
S	铂-10Rh/铂	该热电偶是含有 90% 铂和 10% 铑 + 支腿的铂铑合金和纯铂支腿的组合。
N	镍铬硅/镍锡	Nycrosyl （+ 腿）称为 Nisyl （-腿），它是一种热电偶，其成分和性能与 K 热电偶非常相似。它是K热电偶的改进版本，增加了Si的添加量以增加耐热性。
K	镍铬/镍-AI	该热电偶是镍铬合金+支腿和镍基合金支腿的组合。它是工业用中最常用的热电偶，虽然在氧化气氛中表现出相当大的抵抗力，但在还原气氛中较弱，尤其不适合在一氧化碳、二氧化硫气体和硫化氢等气氛中使用。
E	镍铬/铜镍	它是一种热电偶，结合了 K 热电偶的 + 支和 J 热电偶的 - 支。相对于温度的热电动势非常高，使其适用于氧化气氛。
J	铁/铜-镍	它是一种热电偶，将铁+腿与主要由铜和镍制成的合金腿结合在一起。它耐还原气氛，也耐氢和碳。它不适合在氧化气氛中，因为铁会迅速氧化。价格也相对便宜，因此适合中温使用。
T	铜/Cu-Ni	该热电偶是铜+支腿和主要由铜和镍制成的合金支腿的组合。 300°C以下可获得高精度，特别适用于-200°C~+100°C的低温。也适用于弱氧化还原气氛。

每个国家/地区的热电偶公差和适用标准列表

标准型	JIS C1602系列	国际电工委员会 60584-2	ASTM E230标准
温度范围	类	公差 °C	类	公差 °C	温度范围	类	公差 °C
B	600°C以上及1700°C以下	2	±0.0025\|吨\|	2	±0.0025\|吨\|	870°C以上及1700°C以下	性病。	±0.5%
600°C以上和800°C以下	3	±4	3	±4
800°C以上及1700°C以下	±0.005\|吨\|	±0.005\|吨\|
R&S（罗与施）	0°C以上且低于1100°C	1	±1	1	±1	0°C以上及1450°C以下	性病。	±1.5或 ±0.25%
0°C以上且低于600°C	2	±1.5	2	±1.5	SP的。	±0.6或 ±0.1%
600°C以上及1600°C以下	±0.0025\|吨\|	±0.0025\|吨\|
N&K	-40°C以上且低于+375°C	1	±1.5	1	±1.5	≥ 0°C 且低于 +1260°C	性病。	±2.2或 ±0.75%
+375°C以上及+1000°C以下	±0.004\|吨\|	±0.004\|吨\|
-40°C以上且低于+333°C	2	±2.5	2	±2.5	SP的。	±1.1或 ±0.4%
+333°C以上且低于+1200°C	±0.0075\|吨\|	±0.0075\|吨\|
-167°C以上且低于+40°C	3	±2.5	3	±2.5	-200°C以上且小于0°C	性病。	±2.2或 ±0.2%
-200°C以上，-167°C以下	±0.015\|吨\|	±0.015\|吨\|
E	-40°C以上且低于+375°C	1	±1.5	1	±1.5	≥ 0°C 及以下 +870°C	性病。	±1.7或 ±0.5%
高于 +375°C 和低于 +800°C	±0.004\|吨\|	±0.004\|吨\|
-40°C以上且低于+333°C	2	±2.5	2	±2.5	SP的。	±1或 ±0.4%
+333°C或更高且低于+900°C	±0.0075\|吨\|	±0.0075\|吨\|
-167°C以上且低于+40°C	3	±2.5	3	±2.5	-200°C以上且小于0°C	性病。	±1.7或 ±1%
-200°C以上，-167°C以下	±0.015\|吨\|	±0.015\|吨\|
J	-40°C以上且低于+375°C	1	±1.5	1	±1.5	≥ 0°C 且低于 +760°C	性病。	±2.2或 ±0.75%
+375°C以上及以下+750°C	±0.004\|吨\|	±0.004\|吨\|
-40°C以上且低于+333°C	2	±2.5	2	±2.5	SP的。	±1.1或 ±0.4%
+333°C以上且低于+750°C	±0.0075\|吨\|	±0.0075\|吨\|
T	-40°C 及以上 +125°C	1	±0.5	1	±0.5	≥ 0°C 且低于 +370°C	性病。	±1或 ±0.75%
+125°C以上及+350°C以下	±0.004\|吨\|	±0.004\|吨\|
-40°C以上且低于+133°C	2	±1.0	2	±1.0	SP的。	±0.5或 ±0.4%
+133°C以上且低于+350°C	±0.0075\|吨\|	±0.0075\|吨\|
-67°C以上及+40°C以下	3	±1.0	3	±1.0	-200°C以上且小于0°C	性病。	±1或 ±1.5%
-200°C以上及-67°C以下	±0.015\|吨\|	±0.015\|吨\|

（1）
公差是指根据标准热电动势表，从热电动势转换的温度中减去测温结的温度得到的温度的允许极限。
（2）
ASTM公差应为°C或测量温度的%以较大者为准。
（3）
|t| 是以温度（°C）表示的测量温度，与 +、- 的符号无关。
（4）
第 1、2 和 3 类对应于旧的 JIS 等级 0.4、0.75 和 1.5。
（5）
JIS、BS 和 DIN 标准与 IEC 标准相同。
（6）
ASTM标准是以前的ANSI标准。
（7）
***版本应在标准年适用。

金属保护管材料及标准尺寸

类型（）是 JIS 符号	材料符号	外形尺寸（φmm）	长度（mm）	正常工作温度限制（°C）*1	长处
外径	钻
304SS （SUS304）	一个	10	7	2000	900	优良的耐热性、耐酸性、耐碱性。它容易受到硫和还原性气体的影响。
12	9
15	11	3950
21.7	15.7
316SS （SUS316）	C	10	7	2000	900	耐热、耐酸、耐碱与304SS相同，但在高温下耐腐蚀性优异。
12	9
15	11	3950
21.7	15.7
316LSS （SUS316L）	CL型	10	7	2000	900	它是316SS中的少量C，是一种晶间耐腐蚀材料。
12	9
15	11	3950
21.7	16.1
310S SS （SUS310S）	D	15	11	3950	1000	它是一种耐热钢，Ni-Cr含量高，耐高温氧化。
21.7	16.1
27.2	21.4
SUH446型	P	21.7	16.1	3950	1000	它由27Cr钢制成，耐热和还原火焰和硫磺气体。
4C54 （山特维克P4）	21.3	16
26.9	21.6
UMCo50系列	U	22	16	3950	1150	它是一种钴基合金，具有耐热性和耐磨性，并且还具有耐硫气性。
27	21
INCONEL600 （NCF600eq）	B	22	16	3950	1050	它在高温氧化和还原气氛中。
钛	T	15	11	3950	250	低温下的耐腐蚀性非常好，但在高温下，它会因氧化而变脆。
17.3	12.7
21.7	16.1
27.2	21.6

非金属保护管的材料及标准尺寸

类	材料符号	外形尺寸（φmm）	长度（mm）	正常工作温度限制（°C）*1	长处
外径	内径外径
氧化铝质量	小一	8	5	1000	1500	在相当于JIS R1401 PT1的高温氧化/还原气氛中***稳定，在高温下具有优异的耐腐蚀性。适用于测量1600°C以上的炉温和熔融金属。
10	6
13	9
15	11
17	13
20	15
高氧化铝质量	小P0	8	5	1000	1600	JIS R1401 PT0 等效耐热性、耐腐蚀性、电绝缘性和机械强度大。由于硬度高，因此具有***耐磨性。
10	6
13	9
15	11
20	16
15	6
20	10
碳化硅耐火材料	GK系列	20	12	1000	1600	它具有高耐火性和高导热性。耐浸泡在锌、铝、铅、酸、碱中。它耐快速加热和冷却，并具有优异的抗轮询性。适用于双重保护管的外管。
由25	17
30	20
35	25
40	25
45	30
50	30
60	40

※1正常使用温度限值参考JIS和制造商目录等进行描述，并非***值。

工作温度的线径限制

热电偶型	线径	工作温度限制（°C）	适用保护管的尺寸
象征	外径	正常使用限制	过热使用限制	金属保护管（Φmm）	非金属保护管（Φmm）
B	L	0.5	1500	1700	ー	15×11
R	L	0.5	1400	1600	ー	15×11
S	L	0.5	1400	1600	ー	15×11
N	D	3.2	1200	1250	21.7×16.1	ー
C	2.3	1100	1150	21.7×16.1	ー
B	1.6	1050	1100	15×11	ー
一个	1.0	950	1000	12×9	ー
K	D	3.2	1000	1200	21.7×16.1	ー
C	2.3	900	1100	21.7×16.1	ー
B	1.6	850	1050	15×11	ー
一个	1.0	750	950	12×9	ー
H	0.65	650	850	10×7	ー
E	B	1.6	550	600	15×11	ー
一个	1.0	500	550	12×9	ー
H	0.65	450	500	10×7	ー
T	0.32	300	400	10×7	ー
J	C	2.3	550	750	21.7×16.1	ー
B	1.6	500	650	15×11	ー
一个	1.0	450	550	12×9	ー
H	0.65	400	500	10×7	ー
T	B	1.6	300	350	15×11	ー
一个	1.0	250	300	12×9	ー
H	0.65	200	250	10×7	ー
T	0.32	200	250	10×7	ー
