北崎HAMAI浜井用于一般高压气体管道黄铜后座阀G-115-R北崎HAMAI浜井用于一般高压气体管道黄铜后座阀G-115-R
| 产品特性： | 阀 | 材质： | 黄铜 |
|---|---|---|---|
| 品牌： | HAMAI浜井 | 连接形式： | 外螺纹 |
| 类型(通道位置)： | 三通式 | 驱动方式： | 手动 |
| 介质温度： | 15510102388℃ | 工作压差： | G-115-R |
| 型号： | G-115-R | 产品别名： | K-40-0HR |
| 适用范围： | K-40-0HR | 流动方向： | 单向 |
| 用途： | 调节 | 适用介质： | 液化气 |
| 压力环境： | 常压 | 规格： | SUS-12-0H |
北崎HAMAI浜井用于一般高压气体管道黄铜后座阀G-115-R
北崎HAMAI浜井用于一般高压气体管道黄铜后座阀G-115-R
北崎HAMAI浜井用于一般高压气体管道黄铜后座阀G-115-R

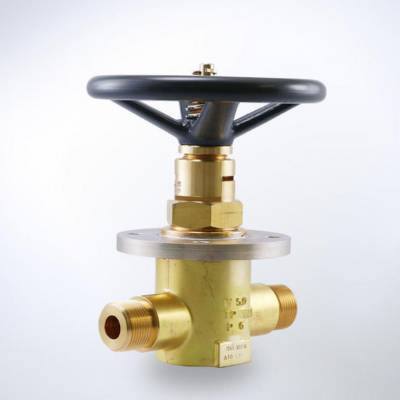

15mm 通用高压燃气管道阀带面板法兰
由黄铜制成。 阀座直径为 15 mm（直型）的一般高压气体配管用。 面板安装法兰安装。
[型号]
型号 G-115-R
规格
座椅口径：15 毫米
连接螺丝： [IN] W32 桩 12 [OUT] W32 桩 12
工作压力：17MPa/25MPa
参考 CV 值：3.3
长处
?用于一般高压气体配管的直型后座阀。
?阀体采用 C3771 黄铜材料。
? 用于面板安装的法兰。
?产品阵容包括大臣认可产品（工作压力 25 MPa）和螺栓固定型（G-115RB）。
连接配管外径表
* 左右滑动查看
| W32 （A型） | |||
| 黄铜 | 设计压力 | SUS | 设计压力 |
| 15.9 | 24.5MPa | 15.9 | 24.5MPa |
| 16 | 24.5MPa | 16 | 24.5MPa |
| 17 | 16.2MPa | 17 | 24.5MPa |
| 17.3 | 16.2MPa | 17.3 | 24.5MPa |
| 18 | 16.2MPa | 18 | 24.5MPa |
| W32NSE SUS 套管（对接） 12.7 | |||
| W32NSE SUS 套管（对接） 21.7 | |||
| W32 （C 型） | |||
| 黄铜 | 设计压力 | SUS | 设计压力 |
| 17 | 24.5MPa | 19 | 24.5MPa |
| 17.3 | 24.5MPa | 20 | 24.5MPa |
| 18 | 24.5MPa | 21.7 | 24.5MPa |
| 19 | 24.5MPa | 22 | 24.5MPa |
| 20 | 24.5MPa | ||
| 21.7 | 16.2MPa | ||
| 22 | 16.2MPa | ||
| 22.23 | 16.2MPa | ||
| 22 | 19.6MPa |
产品规格
| 名字 | 言论 |
| G-115-R 系列 | 有 17 MPa 和 25 MPa 的常规压力。 |
| G-115-R 1***×25M | 部长级认证产品（使用压力：25 MPa） |
产品处理注意事项
（1） 管道施工时
■ 使用符合高压气体设备规格的阀门。
检查耐压试验压力、设计压力。
■ 阀门和管道配件的螺钉和密封面必须处于良好状态。
注意：请注意，这可能会导致泄漏或啃咬
确保螺丝上没有有害的划痕。
请勿在配管连接密封面上划伤或凹痕。
确保没有异物粘附在管道连接密封面上。
注意流体的流动方向，并按适当的方向连接。
检查阀体上的箭头显示。
对于没有箭头的阀门，请检查产品图的结构并按适当的方向连接它们。
■ 不要使管道起皱、扭曲或对角线。
确保阀门的连接螺钉和管道的核心匹配。
（2） 阀门启闭时
■ 请勿粗暴处理
顺时针转动手柄将其关闭，逆时针转动将其打开。
用手轻柔缓慢地操作。
不要加压太快。
■ 不要施加过大的扭矩
用手拧紧。 不要使用工具施加过大的力。
（3） 拆卸和修理时
■ 以适当的方式进行拆卸和维修
在未加压状态下执行该程序。
请使用适当的工具。
