NBK锅屋联轴器日本高减振能力橡胶型联轴器XGT2-27C-12-12NBK锅屋联轴器日本高减振能力橡胶型联轴器XGT2-27C-12-12
| 产品特性： | 联轴器 | 联轴器类型： | 弹性联轴器 |
|---|---|---|---|
| 品牌： | NBK锅屋 | 型号： | XGT2-27C-12-12 |
| 公称转矩： | XGT2-15C-3-5N.m | 轴孔： | XGT2-15C-3-5 |
| 是否进口： | 否 | 标准编号： | 夹持型联轴器 |
| 允许扭矩： | 挠性联轴器N·M | 规格型号： | NBK锅屋 |

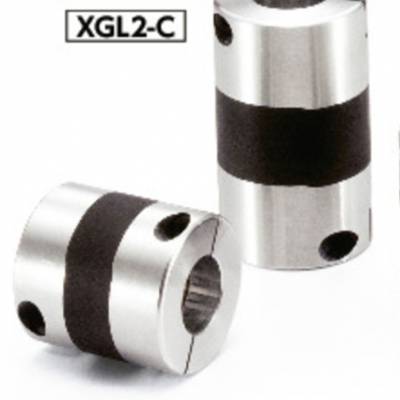

NBK锅屋联轴器日本高减振能力橡胶型联轴器XGT2-27C-12-12
NBK锅屋联轴器日本高减振能力橡胶型联轴器XGT2-27C-12-12
尺寸?CAD
单位 : mm
| 型号 | A | L | W | F | G | M | 螺丝紧固扭矩 （N?m） | 标准轴孔径 D1-D2 | CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|
| XGT2-27C | 27 | 9.5 | 32 | 3.25 | 10 | M2.5 | 1 | CAD | 请求报价 |
| 型号 | A | L | W | F | G | M | 螺丝紧固扭矩 （N?m） | 标准轴孔径 D1-D2 | CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|
| XGT2-27C | 27 | 9.5 | 32 | 3.25 | 10 | M2.5 | 1 | CAD | 请求报价 |
| 型号 | A | L | W | F | G | M | 螺丝紧固扭矩 （N?m） | 标准轴孔径 D1-D2 | CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|
| XGT2-27C | 27 | 9.5 | 32 | 3.25 | 10 | M2.5 | 1 | CAD | 请求报价 |
| 型号 | A | L | W | F | G | M | 螺丝紧固扭矩 （N?m） | 标准轴孔径 D1-D2 | CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|
| XGT2-27C | 27 | 9.5 | 32 | 3.25 | 10 | M2.5 | 1 | CAD | 请求报价 |
| 型号 | 轴孔径 （mm） | 键槽追加工轴孔径 （mm） | 额定扭矩 （N?m）＊1 | 转速 （min-1） | 惯性 力矩 （kg?m2）＊2 | 静态 扭转刚性 （N?m/rad） | 容许偏心 （mm） | 容许偏角 （°） | 容许 轴向偏差 (mm) | 质量 （g）＊2 |
|---|---|---|---|---|---|---|---|---|---|---|
| XGT2-27C | 14 | 10 | 4 | 23000 | 3.7×10-6 | 400 | 0.15 | 1.5 | ±0.2 | 33 |
| 型号 | 轴孔径 （mm） | 键槽追加工轴孔径 （mm） | 额定扭矩 （N?m）＊1 | 转速 （min-1） | 惯性 力矩 （kg?m2）＊2 | 静态 扭转刚性 （N?m/rad） | 容许偏心 （mm） | 容许偏角 （°） | 容许 轴向偏差 (mm) | 质量 （g）＊2 |
|---|---|---|---|---|---|---|---|---|---|---|
| XGT2-27C | 14 | 10 | 4 | 23000 | 3.7×10-6 | 400 | 0.15 | 1.5 | ±0.2 | 33 |
| 型号 | 轴孔径 （mm） | 键槽追加工轴孔径 （mm） | 额定扭矩 （N?m）＊1 | 转速 （min-1） | 惯性 力矩 （kg?m2）＊2 | 静态 扭转刚性 （N?m/rad） | 容许偏心 （mm） | 容许偏角 （°） | 容许 轴向偏差 (mm) | 质量 （g）＊2 |
|---|---|---|---|---|---|---|---|---|---|---|
| XGT2-27C | 14 | 10 | 4 | 23000 | 3.7×10-6 | 400 | 0.15 | 1.5 | ±0.2 | 33 |
| 型号 | 轴孔径 （mm） | 键槽追加工轴孔径 （mm） | 额定扭矩 （N?m）＊1 | 转速 （min-1） | 惯性 力矩 （kg?m2）＊2 | 静态 扭转刚性 （N?m/rad） | 容许偏心 （mm） | 容许偏角 （°） | 容许 轴向偏差 (mm) | 质量 （g）＊2 |
|---|---|---|---|---|---|---|---|---|---|---|
| XGT2-27C | 14 | 10 | 4 | 23000 | 3.7×10-6 | 400 | 0.15 | 1.5 | ±0.2 | 33 |
＊1： 无需根据负荷变化修正额定扭矩。但环境温度高于30℃时，请依据表中的温度补正系数调整额定扭矩。
XGT2（外径φ56以下）的可使用温度为-10℃～120℃，XGT2（外径φ68以下）的可使用温度为-20℃～80℃。
根据轴孔径尺寸的不同，轴的可传递摩擦力矩有时会比联轴器的额定扭矩小。XGT2XGL2
＊2： 轴孔径时的值。
| 型号 | 标准轴孔径 D1-D2 | ||||
|---|---|---|---|---|---|
| XGT2-27C | 5-6 | 5-8 | 5-14 | 6-6 | 6-8 |
| 6-10 | 6-11 | 6-12 | 6-14 | 8-8 | |
| 8-10 | 8-11 | 8-12 | 8-14 | 10-10 | |
| 10-12 | 10-14 | 12-12 | 12-14 | 14-14 |
| 型号 | 标准轴孔径 D1-D2 | ||||
|---|---|---|---|---|---|
| XGT2-27C | 5-6 | 5-8 | 5-14 | 6-6 | 6-8 |
| 6-10 | 6-11 | 6-12 | 6-14 | 8-8 | |
| 8-10 | 8-11 | 8-12 | 8-14 | 10-10 | |
| 10-12 | 10-14 | 12-12 | 12-14 | 14-14 |
| 型号 | 标准轴孔径 D1-D2 | ||||
|---|---|---|---|---|---|
| XGT2-27C | 5-6 | 5-8 | 5-14 | 6-6 | 6-8 |
| 6-10 | 6-11 | 6-12 | 6-14 | 8-8 | |
| 8-10 | 8-11 | 8-12 | 8-14 | 10-10 | |
| 10-12 | 10-14 | 12-12 | 12-14 | 14-14 |
| 型号 | 标准轴孔径 D1-D2 | ||||
|---|---|---|---|---|---|
| XGT2-27C | 5-6 | 5-8 | 5-14 | 6-6 | 6-8 |
| 6-10 | 6-11 | 6-12 | 6-14 | 8-8 | |
| 8-10 | 8-11 | 8-12 | 8-14 | 10-10 | |
| 10-12 | 10-14 | 12-12 | 12-14 | 14-14 |
●所有产品均附带内六角螺栓。
●适用轴径的推荐尺寸公差为h6及h7。（仅φ35轴径的推荐尺寸公差为-0.025～+0.010。）
●安装到D型切口轴时，请注意轴的D型切口面的位置。?偏差调整
●可对轴孔和键槽进行追加工。请使用追加工服务。
●轴插入联轴器中的量请参阅安装与维护说明。?偏差调整
环境温度、温度修正系数
| 环境温度 | 温度修正系数 |
|---|---|
| -20℃～30℃ | 1.00 |
| 30℃～40℃ | 0.80 |
| 40℃～60℃ | 0.70 |
| 60℃～120℃ | 0.55 |
可传递摩擦力矩
如下表所示，夹紧型XGT2-CXGL2-CXGS2-C的轴的可传递摩擦力矩因轴孔径的不同而异。选择时敬请注意。
单位 : N?m
| 外径 | 轴孔径（mm） | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 3 | 4 | 4.5 | 5 | 6 | 6.35 | 7 | 8 | 10 | 11 | 12 | 14 | 15 | 16 | 17 | 19 | 20 | |
| 15 | 1 | 1.3 | 1.5 | 1.7 | 1.9 | ||||||||||||
| 19 | 2.2 | 2.7 | 3.1 | 3.3 | 3.8 | ||||||||||||
| 25 | 4.3 | 5 | 5.5 | 6.8 | |||||||||||||
| 27 | 3.8 | 5 | 6.8 | ||||||||||||||
| 30 | 7.5 | 10 | 12 | ||||||||||||||
| 34 | 8.3 | 10 | 10 | 12 | 13 | ||||||||||||
| 39 | 13 | 15 | 17 | 18 | 18 | 23 | 25 | ||||||||||
| 44 | 16 | 19 | 20 | 21 | 23 | 25 | 27 | ||||||||||
| 56 | 45 | 50 | 61 |
轴尺寸容许偏差为h7、硬度为34-40HRC、螺丝紧固扭矩为XGT2-CXGL2-CXGS2-C尺寸表中的试验值，并非***值。
可传递摩擦力矩会根据使用条件而变化。请事先在与实际情况相同的条件下进行试验。
